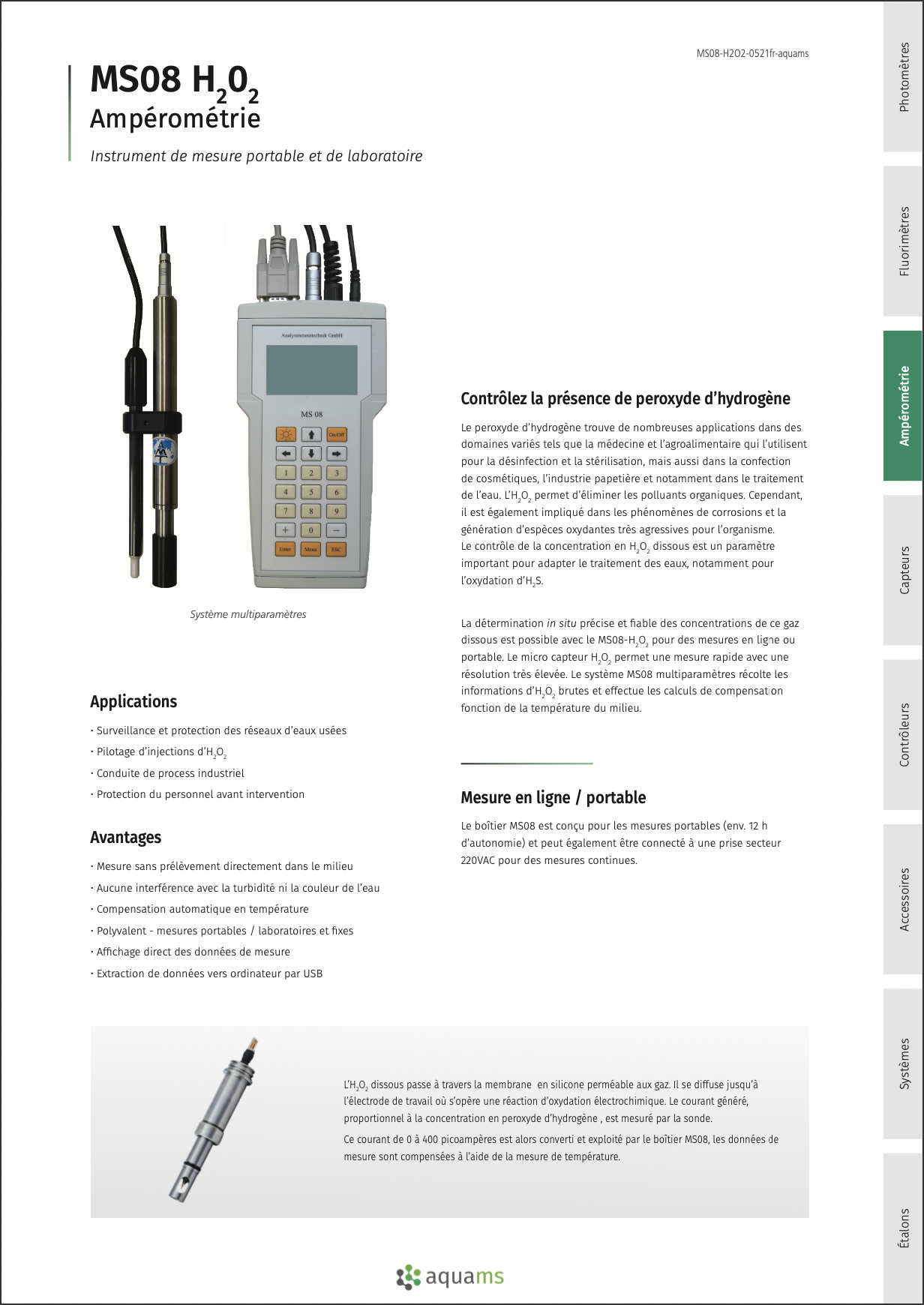

MS08 H₂O₂
Instrument de mesure des concentrations de peroxyde d’hydrogène dissous
Le peroxyde d’hydrogène trouve de nombreuses applications dans des domaines variés tels que la médecine et l’agro-alimentaire qui l’utilisent pour la désinfection et la stérilisation, mais aussi dans la confection de cosmétiques, l’industrie papetière et notamment dans le traitement de l’eau. L’H2O2 permet d’éliminer les polluants organiques et d’atténuer les effets de l’H2S. Cependant, il est également impliqué dans les phénomènes de corrosions et la génération d’espèces oxydantes très agressives pour l’organisme. Le contrôle de la concentration en H2O2 dissous est un paramètre important pour adapter le traitement des eaux, notamment pour l’oxydation d’H2S d’une part et d’autre part pour la protection des réseaux d’eau traités et du personnel en intervention.
La détermination in situ précise et fiable des concentrations de ce gaz dissous est possible avec le MS08-H2O2 pour des mesures en ligne
ou portable. Le micro capteur H2O2 permet une mesure rapide avec une résolution locale très élevée. Le système MS08 multi-paramètres récolte les informations d’H2O2 brutes effectue les calculs de compensation fonction de la température du milieu.
La mesure d’H2O2 dissous peut se faire avec deux types de sondes :
- La version MS08 pour une mesure portable ou en laboratoire. Ce kit comporte un boîtier de lecture des données et deux sondes reliées. La sonde en titane intègre le micro-capteur ampérométrique H2O2 et la seconde sonde effectue une mesure de température.
- La version CTD48 pour une application en continu dans le milieu. La sonde intègre au niveau de la tête plusieurs capteurs de mesure. La cage de protection en titane comporte alors un micro-capteur ampérométrique H2O2, un capteur pH, une sonde de température et peut également intégrer un capteur de pression. Les données de mesure sont exploitées via l’électronique embarquée dans le corps de la sonde.
Principe de mesure
Membrane de séparation et mesure ampérométrique :
L’H₂O₂ dissous passe à travers la membrane en silicone perméable aux gaz. Il se diffuse jusqu’à l’électrode de travail où s’opère une réaction d’oxydation électrochimique. Le courant généré, proportionnel à la concentration en peroxyde d’hydrogène, est mesuré par la sonde.
Ce courant de 0 à 400 pico-ampères est alors converti et exploité par le boîtier MS08, les données de mesure sont compensées à l’aide de la mesure de température.
Domaines d'applications
- Surveillance et protection des réseaux d'eaux usées
- Pilotage d’injections d’H₂O₂
- Conduite de process industriels
- Protection du personnel avant intervention
- Mesures en laboratoire
Avantages
- Mesure sans prélèvement directement dans le milieu
- Aucune interférence avec la turbidité ou la couleur de l'eau
- Compensation automatique en température
- Polyvalent - mesures portables/laboratoires et fixes
- Affichage direct des données de mesures
- Extraction de données vers ordinateur par USB
| Principe de mesure | ampérométrie avec compensation en T° |
|---|---|
| Gammes de mesure | - type I : 0,02 ... 10 % H₂O₂ - type S : autres gammes sur demande |
| Temps de réponse | T90 % - 2 secondes |
| Précision de mesure | 2 % de la valeur mesurée |
| Consommation d'H₂O₂ | négligeable |
| Gamme pH de travail | 0 ... 11 pH |
| Capteur additionnel | température |
| Interferences sur la mesure | pas d’interférence en eau salée jusqu’à 40 g/l de sel pas d’interférence en présence : de dioxyde de carbone, d’oxygène, de méthane, d’hydrogène, d’ammoniac, de monoxyde de carbone, de solvants organiques (maximum 20 % vol.), d’ acide acétique, de sulfure de diméthyle, HCN et de composés solides |
| Durée de vie du micro-capteur | 6 mois en utilisation portable, 10 et plus en continue (fonction du stress par les variations d'H₂O₂) |
| Alimentation | 220 VAC chargeur fourni, 6 piles type Mignon en option |
| Matériaux corps de sonde | sonde H₂O₂ - titane / sonde température - plastique |
| Dimensions | sonde H₂O₂ - 17 mm x 205 mm / sonde température - 12 mm x 120 mm |
| Interface | affichage des données sur écran intégré - H₂O₂ / T° / courant résiduel sortie RS232 / USB (option) vers ordinateur - String ASCII / 2 secondes - conversion par logiciel non fourni, téléchargeable gratuitement type "Hyperterminal"pour accès sur Excel, Lotus 1-2-3, etc... |
| Entretien | nettoyage à l'eau distillée de la membrane de mesure après chaque utilisation |
| Température d'utilisation | 0 ... 30 °C (40 °C possible avec calibration spécifique sur demande) |
Montage Plug-and-play
