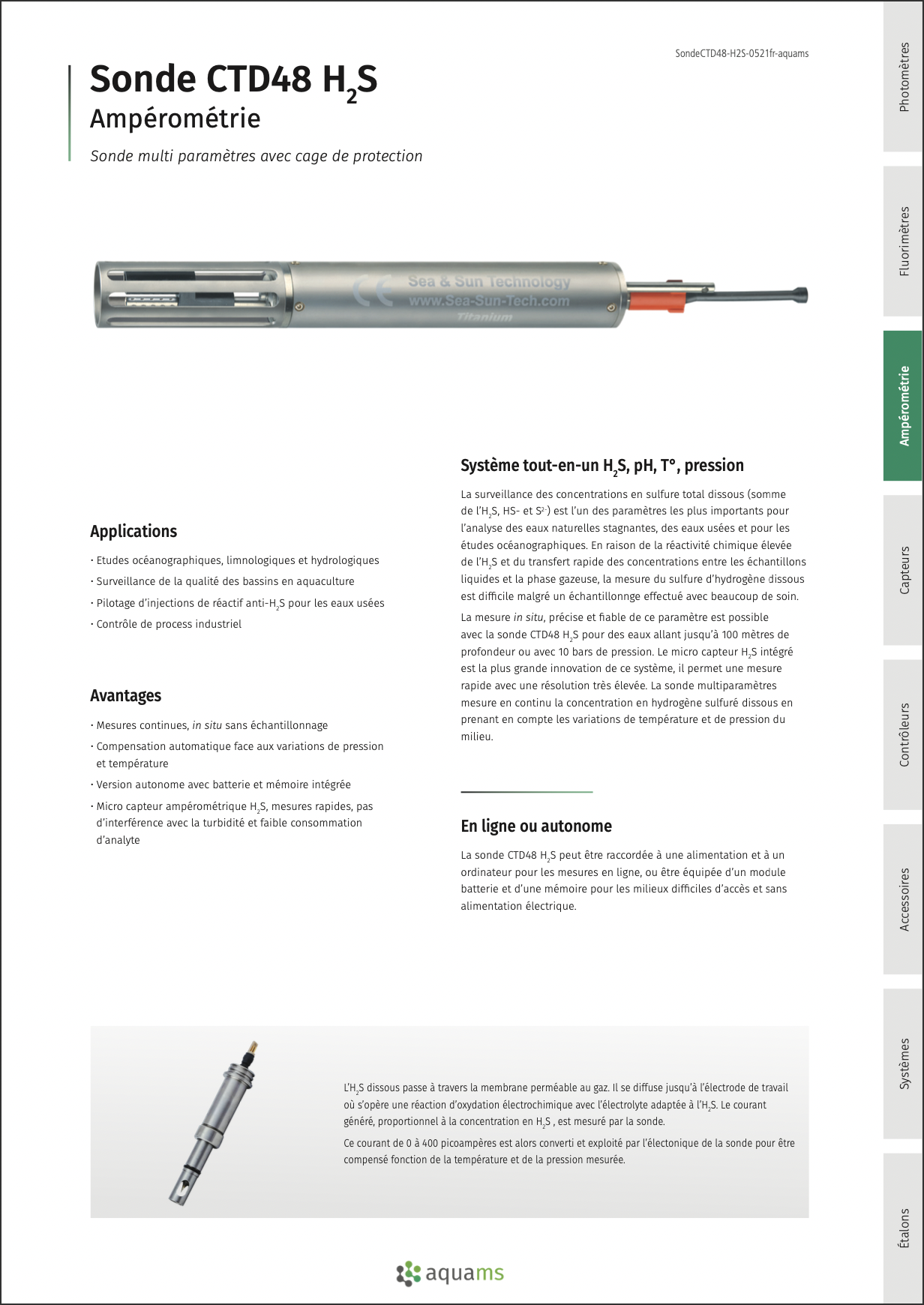

Sonde CTD48 H₂S
Mesure des sulfures et de l’H₂S dissous avec micro-capteur ampérométrique
La surveillance des concentrations en sulfure total dissous (somme
de l’H2S, HS- et S2-) est l’un des paramètres les plus importants pour l’analyse des eaux naturelles stagnantes, des eaux usées et pour les études océanographiques. En raison de la réactivité chimique élevée de l’H2S et du transfert rapide des concentrations entre les échantillons liquides et la phase gazeuse, la mesure du sulfure d’hydrogène dissous est difficile malgré un échantillonnge effectué avec beaucoup de soin.
La mesure in situ, précise et fiable de ce paramètre est possible
avec la sonde CTD48 H2S pour des eaux allant jusqu’à 100 mètres de profondeur ou avec 10 bars de pression. Le micro capteur H2S intégré est la plus grande innovation de ce système, il permet une mesure rapide avec une résolution très élevée. La sonde multiparamètres mesure en continu la concentration en hydrogène sulfuré dissous en prenant en compte les variations de température et de pression du milieu.
La sonde CTD48 H2S peut être raccordée à une alimentation et à un ordinateur pour les mesures en ligne, ou être équipée d’un module batterie et d’une mémoire pour les milieux difficiles d’accès et sans alimentation électrique.
Principe de mesure
L’H2S dissous passe à travers la membrane perméable au gaz. Il se diffuse jusqu’à l’électrode de travail où s’opère une réaction d’oxydation électrochimique avec l’électrolyte adaptée à l’H2S. Le courant généré, proportionnel à la concentration en H2S , est mesuré par la sonde.
Ce courant de 0 à 400 picoampères est alors converti et exploité par l’électonique de la sonde pour être compensé fonction de la température et de la pression mesurée.
Domaines d'applications
- Etudes océanographiques, limnologiques et hydrologiques
- Surveillance de la qualité des bassins en aquaculture
- Pilotage d’injections de réactif anti-H2S pour les eaux usées
- Contrôle de process industriel
Avantages
- Mesures continues, in situ sans échantillonnage
- Compensation automatique face aux variations de pression et température
- Version autonome avec batterie et mémoire intégrée
- Micro capteur ampérométrique H2S, mesures rapides, pas d’interférence avec la turbidité et faible consommation d’analyte
| Principe de mesure | ampérométrique |
|---|---|
| Gammes de mesure | - 10 μg/l...3 mg/l - 50 μg/l...10 mg/l - 500 μg/l...50 mg/l |
| Principe de mesure (Pression) | piezo-resistif à pont complet |
| Principe de mesure (Température) | Pt 100 |
| Principe de mesure (pH) | electrode pH combinée |
| Gammes de mesure (Pression) | 0 ... 10 bars |
| Gammes de mesure (Température) | - 2 ... + 36°C |
| Gammes de mesure (pH) | 0 ... 14 pH |
| Matériaux corps de sonde | titane |
| Dimensions (L x d) | diamètre 48 mm, longueur 400 mm |
| Poids | 1,1 kg |
| Interface (numérique) | série RS232 / option FSK-telemetry |
| Acquisition des données | logiciel SST-SDA fourni (PC-Windows) |
| Alimentation électrique | 9 ... 30 VCC |
| Consommation | 12 mA pour 12 VCC |
| Durée de vie du micro capteur H2S | 6 mois en utilisation portable, 10 mois en continu (dépend du stress subit par les variations de pH) |
| Intervalle de calibration | 24 mois |
| Garantie | 24 mois dans l’Union Européenne |
| Température du milieu / échantillon | 0,1 ... + 30 °C (40 °C possible avec calibration spécifique) |
| Température ambiante | 0 ... + 40 °C |
| Température de stockage | 0 ... + 40 °C |
