Sonde pH
Capteur pH numérique
La sonde T-pH fonctionne sur le principe de mesure électrochimique avec une électrode de mesure et une de réference. L’électrode pH de grande qualité comporte un diaphragme en polyéthylène haute-densité (PE-HD) poreux insensible à la saleté, ce qui en fait le capteur idéal pour les applications en eaux usées.
L’état de fonctionnement est signalé par une LED dans la partie supérieure du capteur, permettant d’identifier facielement et vi- suellement le bon fonctionnement du système lorsque celui-ci est installé sur platine de mesure.
La sonde T-pH fonctionne avec les contrôleurs TriBox et TriBox Mini et garde en mémoire les données de calibration pour une installa- tion «plug and play».
Disponible avec un câble fixe de 2 ou 10 mètres et connecteur M12. Extensions de câble possibles de 0,3 m, 2 m, 10 m et 25 m.
Principe de mesure
La sonde numérique T-pH fonctionne avec les transmetteurs TriBox Mini et TriBox.
Une fois la sonde connectée, le transmetteur alimente le capteur, réceptionne et exploite les données. Les mesures sont affichées à l’écran, elles sont enregistrées et peuvent être converties au signal analogique 4-20 mA.
Interface sur navigateur web accessible par Wifi ou Ethernet.
Domaines d'applications
- Contrôle des traitements des eaux / eaux usées
- Régulation de la coagulation et de la floculation
- Mesure des procédés de neutralisation acides / bases
- Surveillance des eaux de rejet
Avantages
- Electrode combinée de grande qualité avec diaphragme de me- sure annulaire et électrolyte solide polymérisée
- Voyant LED d’état de fonctionnement
- Sonde immergeable pour les mesures in situ
- Cellule de mesure adaptée disponible
- Matériel «plug and play» avec transmetteur TriBox
| Technologie de mesure | électrode pH, mesure du pH et de la température |
|---|---|
| Gamme de mesure | 0...14 pH |
| Précision de mesure | ± 0,05 pH |
| Compensation de température | automatique avec Pt1000 intégrée |
| Temps de réponse | 95% de la valeur < 5 s T100 : 10 s |
| Matériaux | PPS PET NBR (sulfure de polyphénylène / polytéréphtalate d’éthylène / butadiène nitrile acrylique) |
| Interface et connection | RS-485 - connecteur M12 |
| Pression maximale d'utilisation | 3 bars |
| Température du milieu / de l'échantillon | 0...100 °C |
| Vitesse de passage | 0,1 m/s |
Modules de contrôle
TriBox mini
Unité de commande pour capteurs numériquesDocument(s)

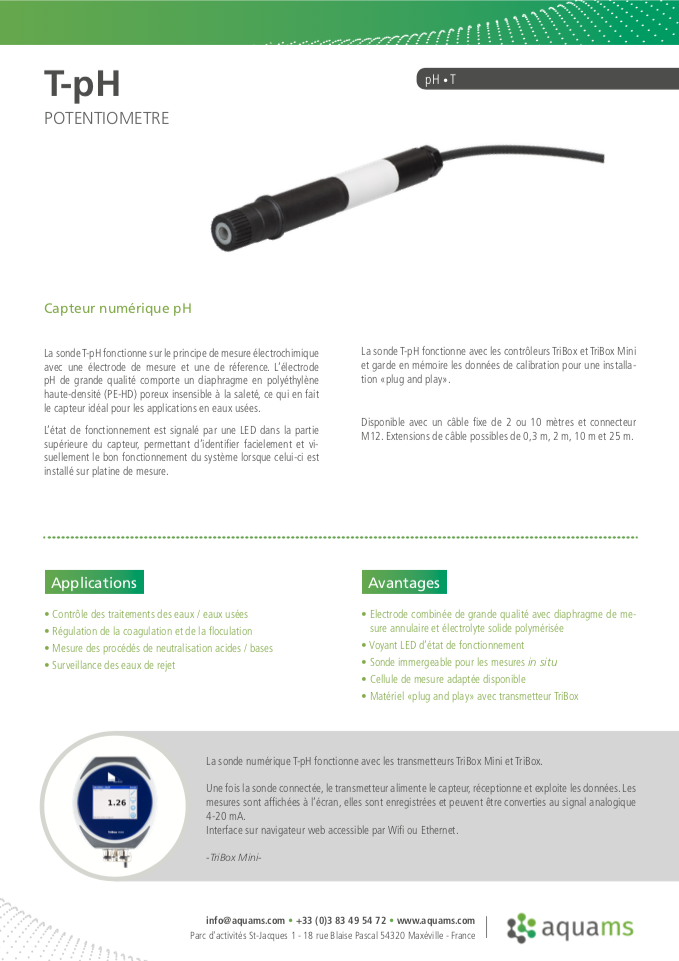

Fiche technique sonde pH
