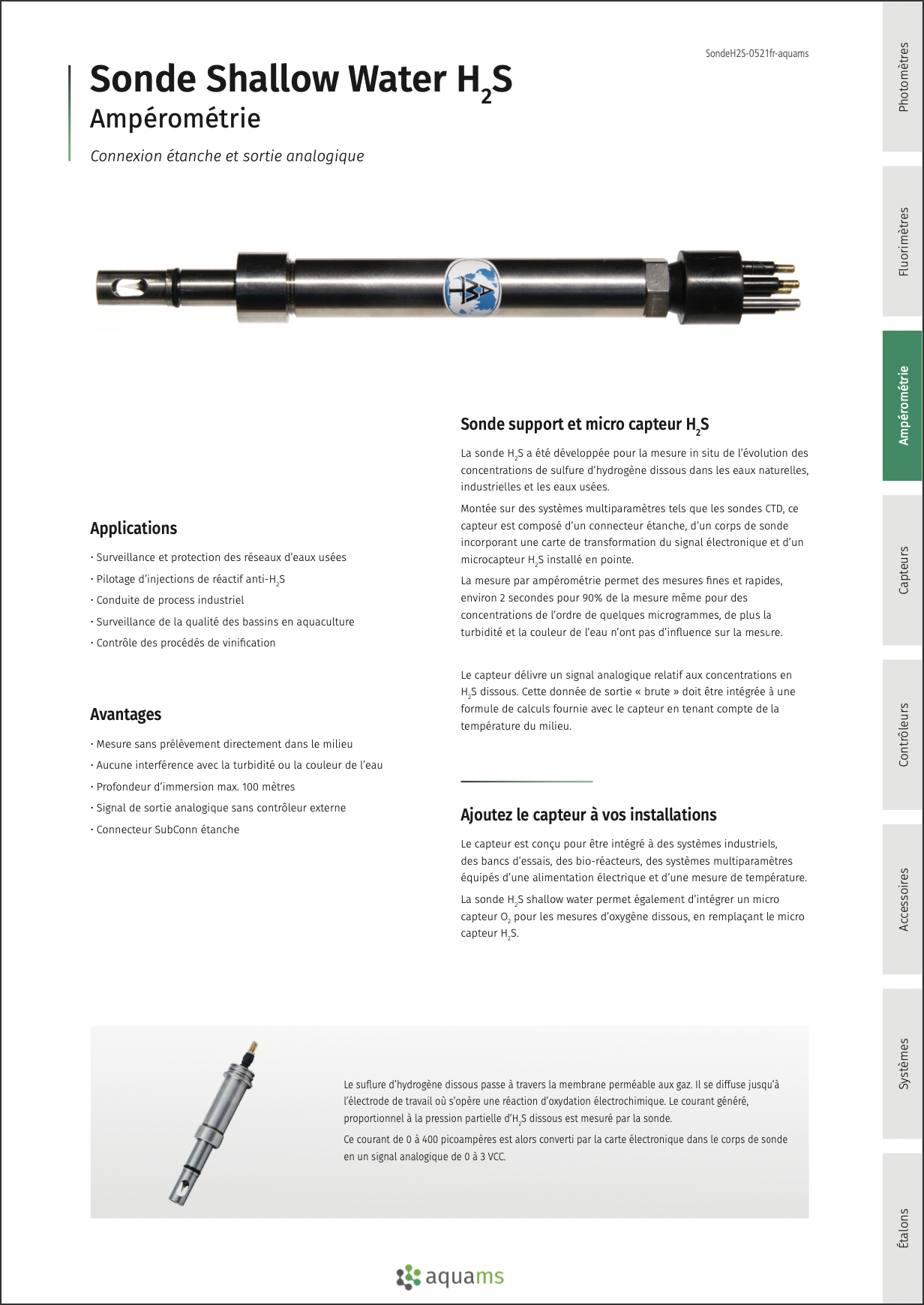

Sonde Shallow Water H₂S
Mesure des concentrations en H₂S dissous
La sonde H2S a été développée pour la mesure in situ de l’évolution des concentrations de sulfure d’hydrogène dissous dans les eaux naturelles, industrielles et les eaux usées.
Montée sur des systèmes multiparamètres tels que les sondes CTD, ce capteur est composé d’un connecteur étanche, d’un corps de sonde incorporant une carte de transformation du signal électronique et d’un microcapteur H2S installé en pointe.
La mesure par ampérométrie permet des mesures fines et rapides, environ 2 secondes pour 90% de la mesure même pour des concentrations de l’ordre de quelques microgrammes, de plus la turbidité et la couleur de l’eau n’ont pas d’influence sur la mesure.
Le capteur délivre un signal analogique relatif aux concentrations en H2S dissous. Cette donnée de sortie « brute » doit être intégrée à une formule de calculs fournie avec le capteur en tenant compte de la température du milieu.
Le capteur est conçu pour être intégré à des systèmes industriels,
des bancs d’essais, des bio-réacteurs, des systèmes multiparamètres équipés d’une alimentation électrique et d’une mesure de température.
La sonde H2S shallow water permet également d’intégrer un micro capteur O2 pour les mesures d’oxygène dissous, en remplaçant le micro capteur H2S.
Principe de mesure
Le suflure d’hydrogène dissous passe à travers la membrane perméable aux gaz. Il se diffuse jusqu’à l’électrode de travail où s’opère une réaction d’oxydation électrochimique. Le courant généré, proportionnel à la pression partielle d’H2S dissous est mesuré par la sonde.
Ce courant de 0 à 400 picoampères est alors converti par la carte électronique dans le corps de sonde en un signal analogique de 0 à 3 VCC.
Domaines d'applications
- Surveillance et protection des réseaux d'eaux usées
- Pilotage d’injections de réactif anti-H₂S
- Conduite de process industriel
- Surveillance de la qualité des bassins en aquaculture
- Contrôle des procédés de vinification
Avantages
- Mesure sans prélèvement directement dans le milieu
- Aucune interférence avec la turbidité ou la couleur de l'eau
- Profondeur d’immersion max. 100 mètres
- Signal de sortie analogique sans contrôleur externe
- Connecteur SubConn étanche
| Principe de mesure | ampérométrique |
|---|---|
| Gammes de mesure | - type I : 0,05 ... 10 mg/l H₂S - type II : 0,5 ... 50 mg/l H₂S - type III : 0,01 ... 3 mg/l H₂S - type SL : 0,003 ... 1,5 mg/ H₂S - Spécial Low - type L : 0 ... 150 mg/l H₂S - Large |
| Précision de mesure | 2 % de la valeur mesurée |
| Temps de réponse | T90 % 2 secondes |
| Consommation d'H₂ | négligeable |
| Matériaux | titane (corps de sonde), silicone (membrane), verre (électrode), résine epoxy |
| Dimensions (d x L) | 24 mm x 235 mm |
| Alimentation | 9 ... 30 VCC |
| Consommation | env. 0,5 mA pour 12 VCC, env. 0,25 mA pour 24 VCC |
| Signal de sortie | analogique 0 ... 3 VCC |
| Connecteur | subConn BH-4-MP |
| Durée de vie du micro capteur H₂S | 6 mois en utilisation portable, 10 mois en continu (dépend du stress par les variations de pH) |
| Interférences sur la mesure | pas d’interférence en eau salée jusqu’à 40 g/l de sel |
| Sensibilité à l’ H2S | peut conduire à des erreurs de mesure et/ou une réduction de la durée de vie du micro capteur |
| Entretien | nettoyage à l’eau distillée de la membrane de mesure après chaque utilisation |
| Température du milieu / échantillon | 0 ... + 30 °C (40 °C possible avec une calibration spécifique sur demande) |
| Température ambiante | 0 ... + 40 °C |
| Température de stockage | 0 ... + 40 °C |
