Sonde spectrale OPUS

Mesure en ligne des composés azotés et carbonés

L' OPUS est un spectromètre immergé haut de gamme pour les mesures en ligne des composés azotés et carbonés. Le capteur mesure l'atténuation de lumière par les composés présents dans l'eau et analyse le spectre d'absorption ainsi obtenu (cf. principe de mesure ci-dessous). L'OPUS délivre des mesures fiables des concentrations en nitrates NO₃-N et nitrites NO₂-N et determine les paramètres organiques tels que la DCO_eq (demande chimique en oxygène), la DBO_eq(demande biologique en oxygène), le COD_eq (carbone organique dissous) et le COT_eq (carbone organique total).

L'élaboration du spectre d'absorption par la sonde, est affinée par une calibration adaptée à votre application. 6 familles de calibrations sont proposées :

Entrée de station de traitement des eaux usées
Sortie de station de traitement des eaux usées
Procédé Anammox
Eau de rivière
Eau de mer
Eau potable

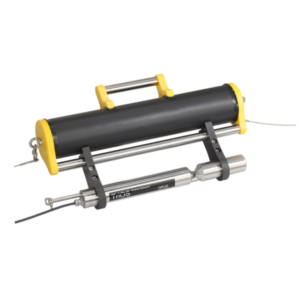

Le capteur peut être installé directement dans le milieu (in situ) même avec des eaux très chargées, ou en cellule de mesure sur une platine de mesure. Flotteur pour sonde optique

Le capteur dispose de nombreux accessoires pour optimiser son intégration dans les process, automatiser son nettoyage et faciliter l’exploitation des données de mesures. Les campagnes de mesures et applications mobiles sont également possibles avec la batterie en option.

De plus le capteur OPUS dispose de l'interface G2 accessible via le boîtier d'interface G2 ou depuis les contrôleurs TriBox3 et TriBox mini. Une connexion Wi-Fi ou Ethernet permet d'accéder aux paramètres et données de mesures de la sonde depuis un navigateur web sur ordinateurs, tablettes et smartphones.

Je suis interessé(e) par ce produit

Principe de mesure

Mesure d'atténuation et analyse du spectre d'absorption :

Une lampe Flash au xénon émet une lumière à large spectre, contrôlée par une diode de référence et dirigée en un faisceau de longueurs d’ondes parallèles vers le chemin optique pour traverser le milieu. Les composés présents dans l’eau absorbent alors la lumière sur des longueurs d’ondes qui leur sont spécifiques.

La lumière ainsi reçue est ensuite diffractée et mesurée par une photo-diode à 256 canaux. La sonde mesure alors l’atténuation de lumière pour définir le spectre d’absorption de l'eau de 200 à 360 nm.

Sur la base de nombreux enregistrements de spectres d’absorption en lien avec l’application, la sonde réalise une combinaison entre le spectre d’absorption obtenu et le profil d’eau le plus proche pour affiner les calculs de concentrations (règles de calculs LSA).

Domaines d'applications

Pilotage du traitement des eaux usées
Surveillance de l'environnement
Surveillance de l'eau potable
Applications industrielles

Avantages

Précision et fiabilité des résultats par mesure d'atténuation et analyse du spectre d'absorption UV 200 - 360 nm
Mesures in situ et continues
Fenêtres optiques avec nano traitement contre les dépôts
Nombreux accessoires pour l'intégration
Calibrations d'applications pré-installées

Principe de mesure	mesure d'atténuation et analyse de spectre d'absorption
Détecteur	spectromètre miniature haut de gamme 256 canaux 200 à 360 nm 0,8 nm/pixel
Paramètres	NO3-N, NO2-N, Nitrate, Nitrite, DCOeq, DBOeq, COTeq, CODeq, MESeq, KHP, SAC254, DCO-SACeq, DBO-SACeq
Plages de mesure	cf. fiche technique
Précisions de mesure	cf. fiche technique
Compensation de la turbidité	automatique
Mémoire interne	2 GB
Temps de réponse T100	2 min
Intervalle de mesure	≧ 1 min
Matériaux corps de sonde	acier inoxydable (1.4571/1.4404) ou titane (3.7035)
Dimensions (L x Ø)	470 mm x 48 mm (avec chemin optique de 10 mm)
Poids	- acier inoxydable : ~3 kg - titane : ~ 2 kg
Interface	Ethernet (TCP/IP) RS-232 ou RS-485 (Modbus RTU)
Alimentation et consommation	12 ... 24 VCC, ≦ 8 W
Temps de maintenance	≦ 0,5 h/mois
Intervalle d'étalonnage	24 mois
Comptabilité système	Modbus RTU, OGC PUCK
Pression maximale d'utilisation	- avec connecteur étanche SubConn : 30 bars - avec câble fixe : 3 bars - en cellule d'écoulement : 1 bar
Température maximale d'utilisation	+2 ... 40 °C
Vitesse d'écoulement	0,1 ... 10 m/s
